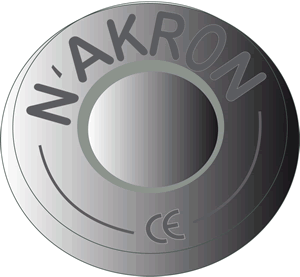

La geometría, dimensiones y tolerancias de los conectores N’AKRON SD1-A están representadas en las figuras adjuntas. La forma de la base es ligeramente cóncava,con sus bordes redondeados (A), y está acabada con fundente en forma de bola de aluminio fijada por presión, que, cuando se funde por arco, limpia y desoxida la superficie del metal base.

Las dimensiones de las férulas cerámicas que se emplean como elemento auxiliar para el soldeo están representadas en las siguinetes figuras.

PERNO CONECTOR N’AKRON NA1-A

Los conectores N’AKRON NA1-A, están fabricados según la norma Europea EN ISO 13918:2008. El material utilizado para su fabricación es acero del grupo 1, según la norma UNE-CEN ISO/TR 15608 IN del agrupamiento de los aceros y con los límites reflejado en las tablas.
